精明鼠（NF-8200）测试仪

线缆长度线缆长度测试器（NF-8208）

产品简介

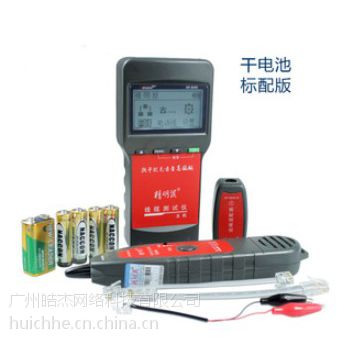

　　NF-8208型多用途网络线缆测试＆查线仪是本公司研发出来的一款具有更多新型
　　功能的线缆测试和查线仪表。本设备由主测试器（NF-8208），接收器（NF-838-R）和远端识别器三部分组成。该新型仪表外观流畅，手感好和贴心的人性化设计。它具有寻线、对线及线路状态测试三大功能，具有快捷、准确的特点，是通信线路，综合布线，线路等弱电系统安装、维护工程技术人员的实用工具。广泛应用于电话系统，计算机网络及其它涉及金属导线线路等领域。

 技术指标：

　　（1）外形尺寸：主测试器：180X80X40mm；接收器：218X46X29mm.
　　（2）电源：主测试器：4节五号电池；接收器：9V叠层电池。
　　（3）显示：专用4X16字符大屏幕LCD点阵（有效视区61.6X25.2mm）。
　　（4）测试电缆类型：STP/UTP 双绞线，同轴电缆，电话线。
　　（5）探测电缆类型：STP/UTP 双绞线，同轴电缆，电话线及各种金属导线等。
　　（6）工作环境温度：-10℃~＋60℃。
　　（7）测试仪端口和探头：
　　主测试器：RJ45主端口（MAIN），RJ45副端口（LOOPBACK），RJ45寻线端口（SCAN）；
　　接收端探头远端识别器RJ45端口（R）
　　附加BNC及RJ11转换器可测量同轴电缆，电话线连通性。
　　（8）双绞线长度测量：范围：1-350米（3-1200英尺）
　　校准精度：3%（＋/-0.5M，或＋/-1.5ft）。（校准电缆>5米）
　　出厂精度：5%（＋/-0.5M，或＋/-1.5ft）。（AMP，AT＆T5类线）
　　显示：米或英尺。
　　（9）长度校准：用户可用已知长度的电缆线，自设校准系数，校准线缆长度大于5米。
　　（10）线序和电缆故障定位：故障检测，开路，短路，反接，交叉和串绕。
　　（11）电缆定位：8个远端被动测试插口（ID1-ID8）。
　　（12）自动延时关机时间：30分钟不操作。
　　
　　功能特点：
　　◆单人即可进行线缆的连通性测试。
　　◆音频探测及寻线功能。
　　◆可检测5E、6E、同轴电缆及电话线的接线故障，
　　包括：开路，短路，跨接，反接和串绕。
　　◆接线/连接错误的定位。
　　◆测量线缆长度，并确定开路、短路的距离。
　　◆电缆长度动态校准功能，使长度测量精度高达97%。
　　◆简单易用，大屏幕显示使测试结果一目了然。
　　◆便于携带，电池寿命长（待机50小时）。
　　◆自动延时关机。
　　◆有无插上远端识别器均可进行长度和配对的测量。
　　◆电缆定位，8个远端被动测试插口（识别号1D1-ID8）。
　　◆远端识别器具单频提示功能。
　　◆自检功能，能自动补偿电池电量变化，环境温度变
　　化的影响。
　　◆单片机软件看门狗设计，运行可靠。
　　
　　典型应用：
　　◆电信网络线路工程和日常维修工作
　　◆计算机网络线路工程
　　◆其它金属导线线路工程和维护工作
