| 品牌：汉信 | 型号：HX-4V VZ1DF | 接口类型：FC/ST |
| 传输距离：20km | 外观尺寸：750mm | 信噪比：8dB |
| 信号阻抗：1Ω | 带宽：1MHz | 电源：1V |
| 功耗：1 | 类型：视频光端机 |

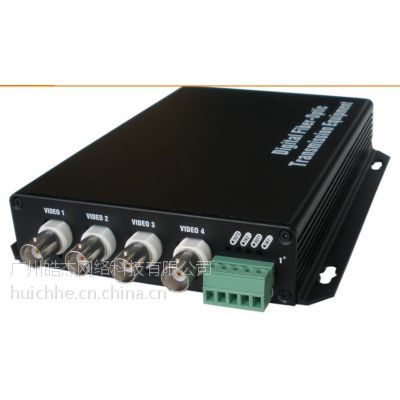

4路视频光端机+1路反向数据光端机
产品简介：
HX-4VZ1DF为数字式4路视频+1路反向数据光端机，支持全制式视频信号，支持加入语音、开关量，可以在一根光纤上传输视频、数据、语音、开关量信号。视频信号采用8bit/16.5MHz数字采样；数据接口支持RS232/RS422/RS485电气标准，波特率0-115.2Kbps。全数字光传输通道，确保高质量的信号传输。面板上有电源指示灯、光信号指示灯、视频信号指示灯和数据信号指示灯，可以直观的检测电源、光信号、视频信号、数据信号状态。HX-4VZ1DF系列视频、数据光端机是高性能、高可靠性的长距离视频、数据传输设备。
产品特性：
8/10bit视频信号数字采样，高速同步数字传输技术，超级光学动态范围，使用时无需调节，电源、光信号、视频、数据状态指示，无电磁干扰、无射频干扰、无地电流，带电热插拔（插卡结构），保障恶劣电磁环境安全传，BNC 视频连接器、RJ45 数据连接器、FC/ST 光学连接器，视频直流恢复，数据接口：RS232 / RS422 / RS485；允许链损为18dB。
技术参数：
视频带宽：0–6.5MHz
传输波长：1310nm/1550nm
微分增益： < 1% （典型值）
光接 口：ST / FC
微分相位 < 0.8° （典型值）
发射光功率：-10dB
场倾 斜：< 0.5% （值）
接收灵敏度：-28dB
信噪 比：> 67dB
光学动态范围：20dB
输入输出阻抗：75Ω（非平衡）
光学允许链损：18dB
输入输出电压： 1.0Vpp（典型值）
工作温度：-40℃ - +85℃
数据接口：RS232/RS422/RS485
工作湿度：0 - 95% （无冷凝）
数据速率：0–400Kbps
功耗：2.8W @ DC5V
误码 率：< 10-9
平均无故障工作时间：（MTBF）：大于10万小时
HX-4VZ1DF /R 光接收机
HX-4VZ1DF /T 光发射机
