普天:六类RJ45插座模块

详细内容：普天超六类RJ45插座模块性能满足并超过 ANSI/TIA/EIA 568B.2-10要求。免工具8线插座模块，采用差模耦合技术，通过合理的布局，将模块的固有电磁干扰降至***，为确保NEXT指标扩展至500MHz 提供了可靠保障。采用反向耦合，最小延迟补偿，阻抗匹配以及分布电容调节等技术，确保了模块的综合性能超越了***的要求。***屏蔽等级的铸造锌合金结构，提供更大的ANEXT余量。完全满足数据中心高密度、高性能、多接点短链路的要求。安装兼容普天“易尚”系列各类面板和快速安装板。
采用独特的双层接地技术，接线和接地连接一次性完成。大大提高了接地的可靠性和端接速度，易于安装和拆卸，可***保障工程施工的质量。

技术说明：
IDC：簧片接触针部位镀金50μ（inch）,卡接簧片可接线径
0.5-0.6mm,卡接可重复次数≥200次
接触电阻：正常大气压条件下接触电阻≤2.5mΩ
绝缘电阻：正常大气压条件下绝缘电阻≥1000MΩ
抗电强度：DC 1000V(AC 700V)1分钟无击穿和飞弧现象
寿 命：插头插座可重复插拔次数≥750次

    产品编号：

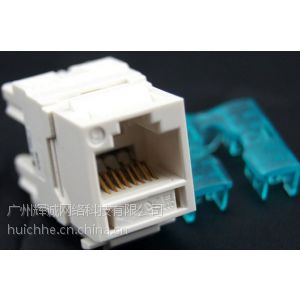

    产品名称：六类RJ45插座模块
    产品编号：JXPT-03060101
    产品说明：
     满足高速数据传输标准，适用于设备与工作区的通讯插座连接。外形紧凑，有通用线序标签清晰注于模块上，便于准确、快速地完成端接，扣锁式端接帽确保导线全部端接并防止滑动。此产品为110打线工具而设计，有很强的共通性。
    依据******/IEC11801.TIA/EIA568设计制造，传输带宽达到250MHz以上，性能符合六类标准要求。

    产品名称：六类RJ45插座模块（带防尘盖）
    产品编号：JXPT-03060101
    产品说明：
     满足高速数据传输标准，适用于设备与工作区的通讯插座连接。外形紧凑，有通用线序标签清晰注于模块上，便于准确、快速地完成端接，扣锁式端接帽确保导线全部端接并防止滑动。此产品为110打线工具而设计，有很强的共通性，水晶头插座口配有防尘盖保护。
    依据******/IEC11801.TIA/EIA568设计制造，传输带宽达到250MHz以上，性能符合六类标准要求。
